Серия взрывозащищенных светодиодных светильников рассчитана на эксплуатацию во взрывоопасных зонах: по газу – классов 1 и 2, по пыли – классов 21 и 22.

Маркировки взрывозащиты:

• 1Ex db IIС Т6 Gb
• Ex tb IIIC T80°C Db

Типичные объекты применения:

химические предприятия,

производства по добыче и переработке нефти, газа, руд,

энергетические объекты (ТЭЦ, ГЭС, ГРЭС),

пищевая промышленность,

предприятия ОПК и аналогичные объекты.

Соответствие требованиям безопасности подтверждено сертификатом ТР ТС 012/2011.

Корпус

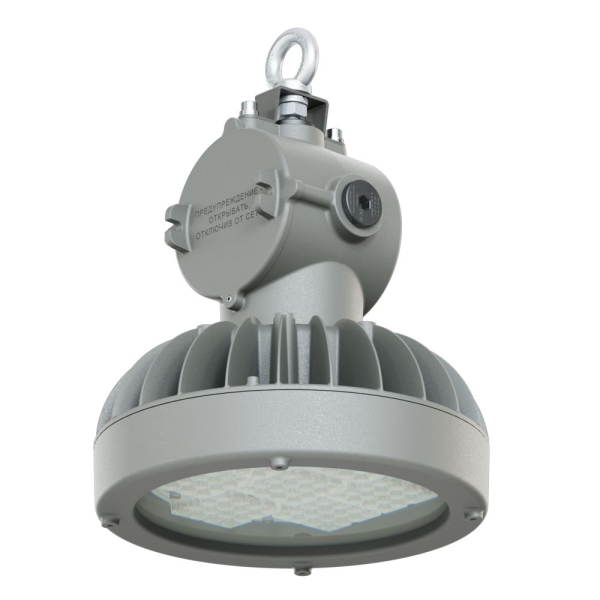

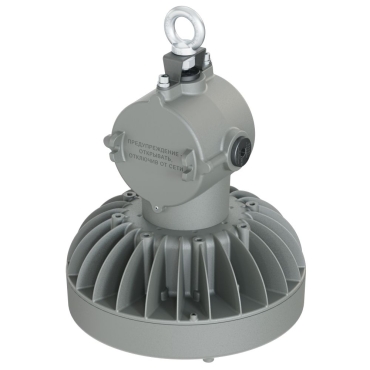

У светильника литой алюминиевый корпус с порошковым покрытием, выполняющий роль взрывонепроницаемой оболочки. Внутреннее пространство разделено на два независимых отсека. Первый вмещает светодиодный модуль, оптику и драйвер питания. Второй служит коммутационным узлом: в нем предусмотрены три посадочных места под кабельные вводы с резьбой М20×1,5 (резьба М25×1,5 – по запросу). Отверстия закрыты взрывозащищенными заглушками. Межотсековое соединение выполнено через взрывозащищенный гермоввод. Стандартный цвет корпуса – серый; окраска в цвета палитры RAL доступна опционально.

Взрывозащита

Принцип защиты – взрывонепроницаемая оболочка. Светильник допущен к применению в зонах с риском воспламенения газовых смесей (классы 1 и 2) и горючей пыли (классы 21 и 22).

Маркировка взрывозащиты:

1Ex db IIС Т6 Gb

Ex tb IIIC T80°C Db

Структура наименования

Стандартное исполнение: Профи Нео M Ex-X1-X2-X3Y1-X4-X5-Y2-X6

Низковольтное исполнение: Профи Нео M Ex-X1-X2-U-X3Y1-X4-X5-X6

Расшифровка позиций (X – обязательные, Y – опциональные):

X1 — количество модулей;

X2 — номинальная мощность;

X3 — способ крепления;

X4 — конфигурация оптики;

X5 — световой код (4 цифры: КЦТ + CRI);

X6 — резьба кабельного ввода;

Y1 — защитная решетка (опционально);

Y2 — интерфейс управления (опционально);

U — диапазон питающего напряжения (низковольтные версии).

Светодиодный модуль
Светодиодная плата на алюминиевой подложке собрана по технологии SMT. Светодиоды функционируют в режиме пониженного рабочего тока, что продлевает ресурс.

Рассеиватель

Функцию светопропускающего элемента взрывонепроницаемой оболочки выполняет закаленное стекло толщиной 15 мм. Предлагается в двух вариантах: матовом и прозрачном.

Линзы

Материал линз – УФ-стабилизированный поликарбонат. Серия охватывает широкий диапазон оптик: 25×105°, 30°, 40°, 60°, 90°, 95×35°, 120°, 125×65°, 155×85°.

Источник питания
Встроенные высокоэффективные драйверы защищены от воздействия микросекундных импульсных перенапряжений.

Крепление и монтаж

Стандартные варианты установки: поворотный кронштейн, подвесной монтаж, крепление на трубу 3/4″ (только для одномодульной версии). Дополнительно доступны: тросовый подвес и монтаж на консоль.
